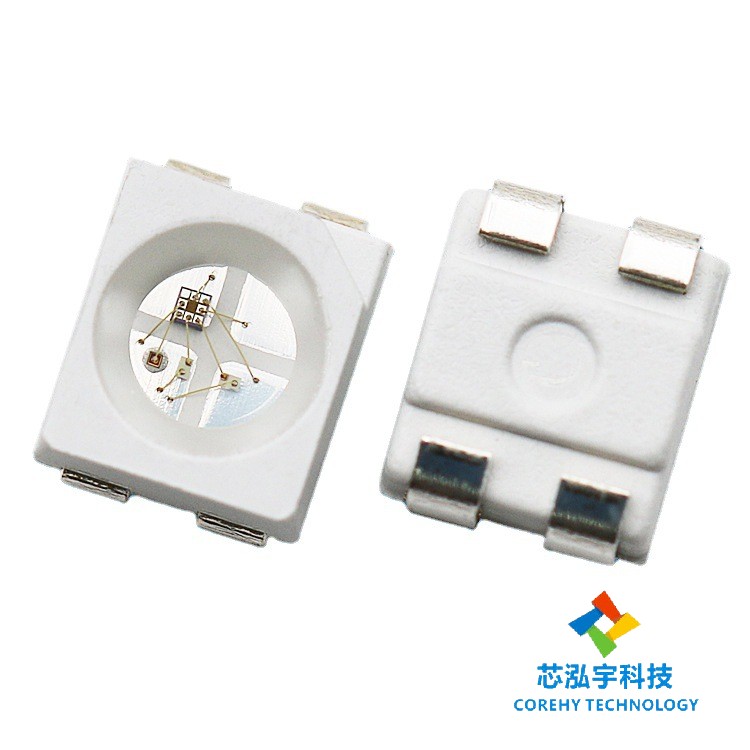

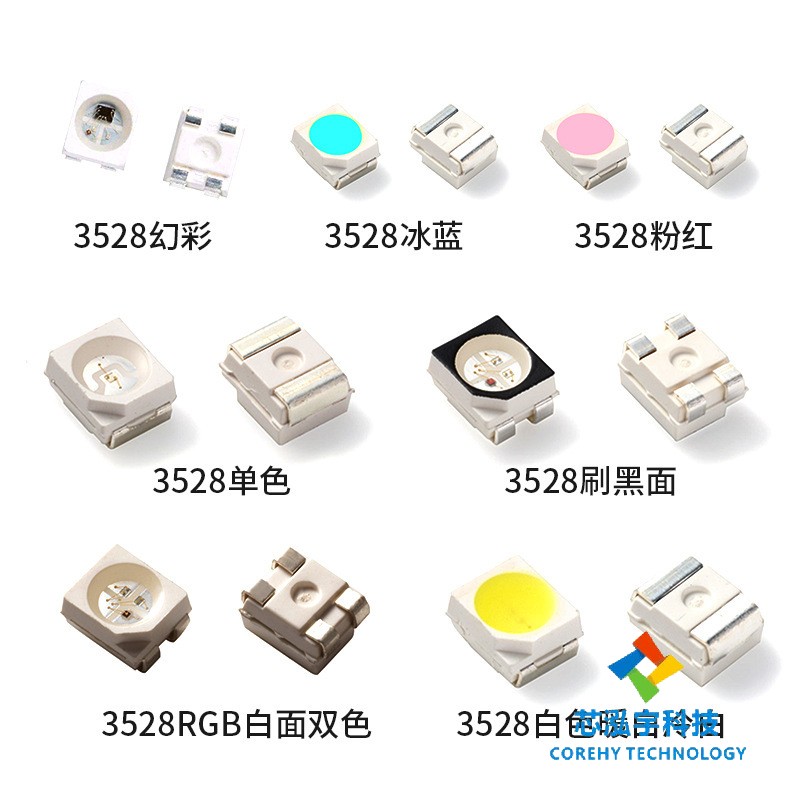

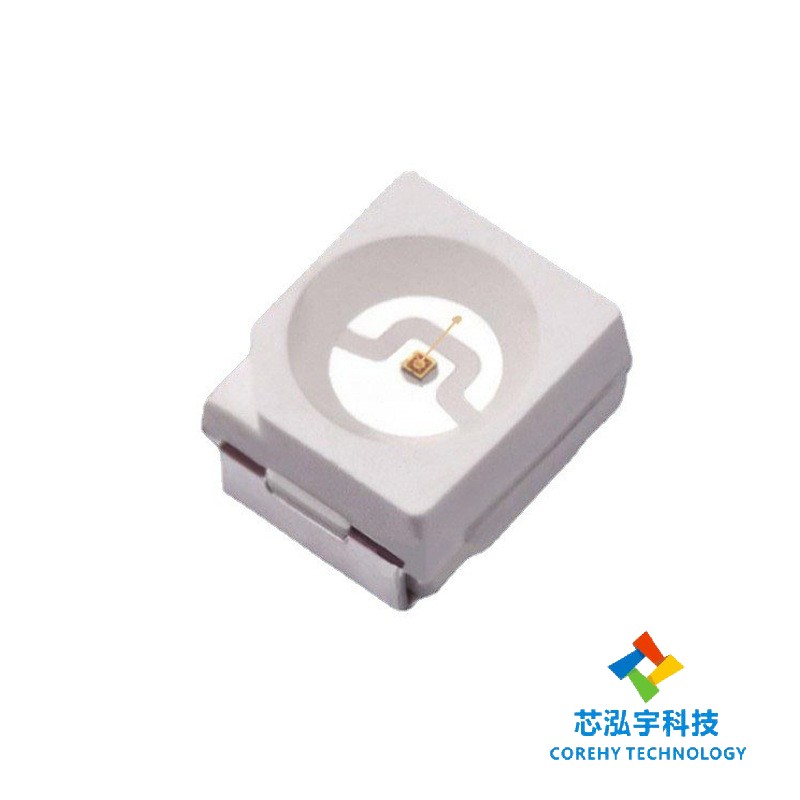

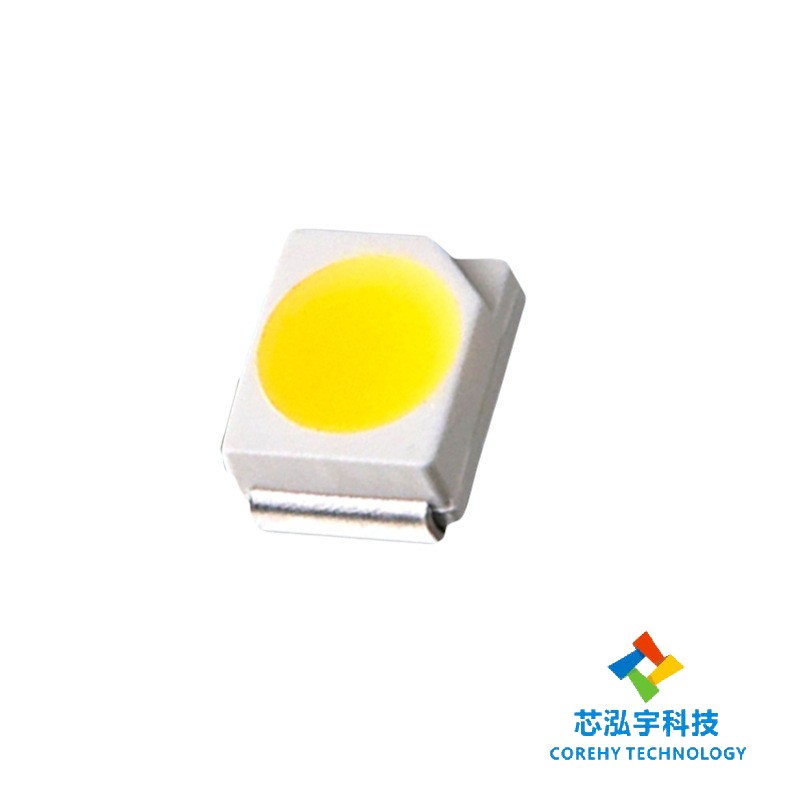

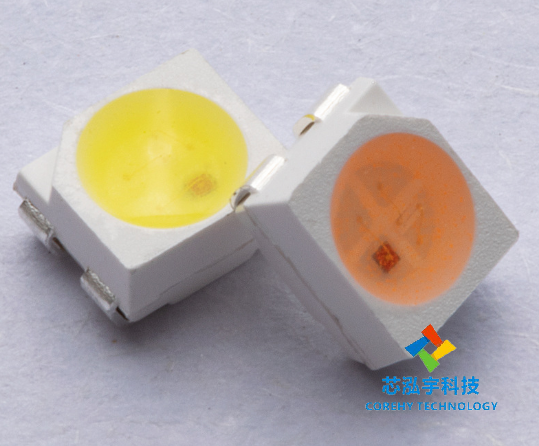

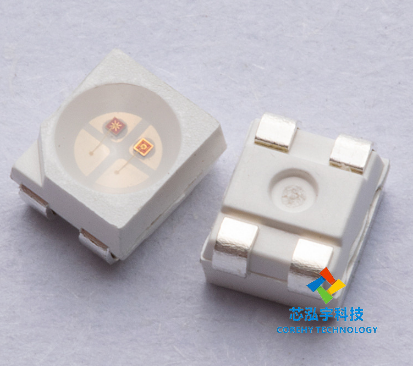

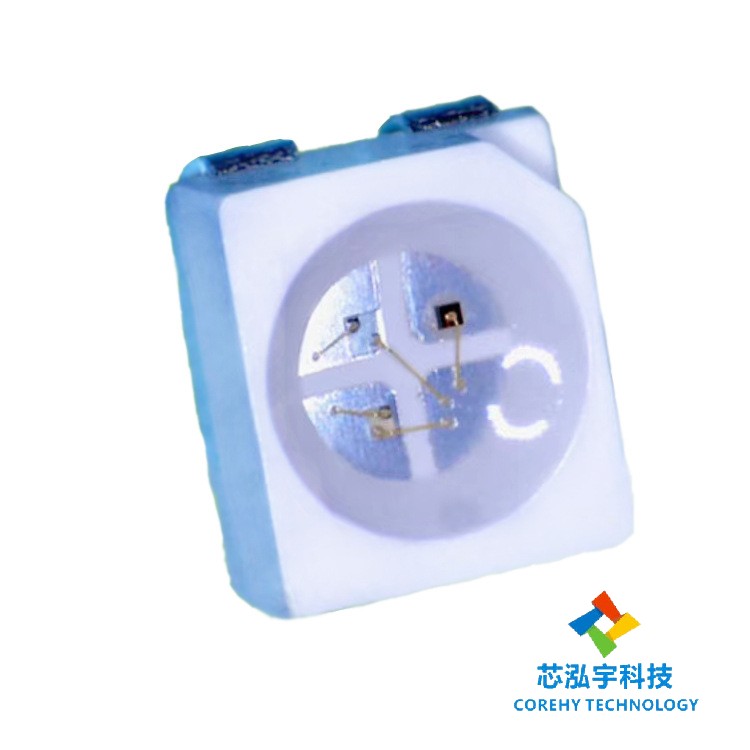

3528 Top SMD系列灯珠

光学指示 Optical indicators

室内显示 Indoor display

面板光源、转换器、开关和标志 Backlight for LCD, switch and Symbol, display

背光显示 LCD Backlighting

灯饰 Illuminations

其他适合的应用 general use

一、产品描述/Features

l外观尺寸/Package( L/W/H ) : 3.5mmx2.8mmx1.9mm

l发光角度大/Extremely wide viewing angle.

l颜色/Color: 白光/The white light等

l胶体/Lens: 黄色雾状/Yellow Diffused

lEIA规范标准包装/EIA STD Package

l环保产品，符合ROHS要求/Meet ROHS, Green Product

l适用于自动贴片机/Compatible With SMT Automatic Equipmen

l适用于红外线回流焊制程/Compatible With Infrared Reflow Solder Process

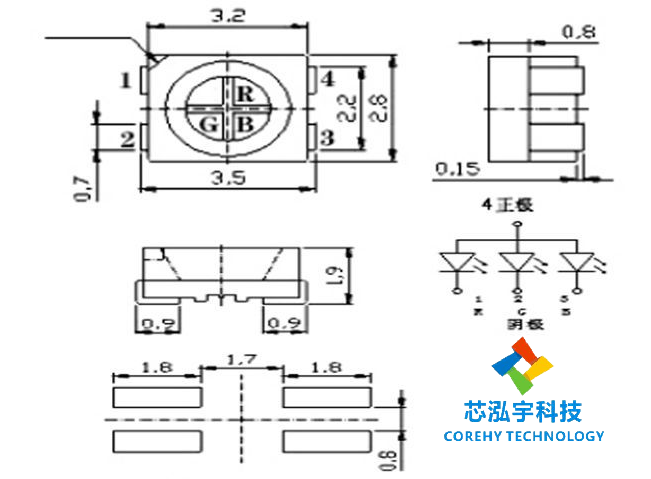

二、外形尺寸及建议焊盘尺寸/Package Profile & Soldering PAD Suggested

注/Notes:  1. 单位 : 毫米（mm）/All dimensions are in millimeters.

2.公差 ：如无特别标注则为± 0.05 mm/Tolerance is ± 0.05 mm unless otherwise noted.

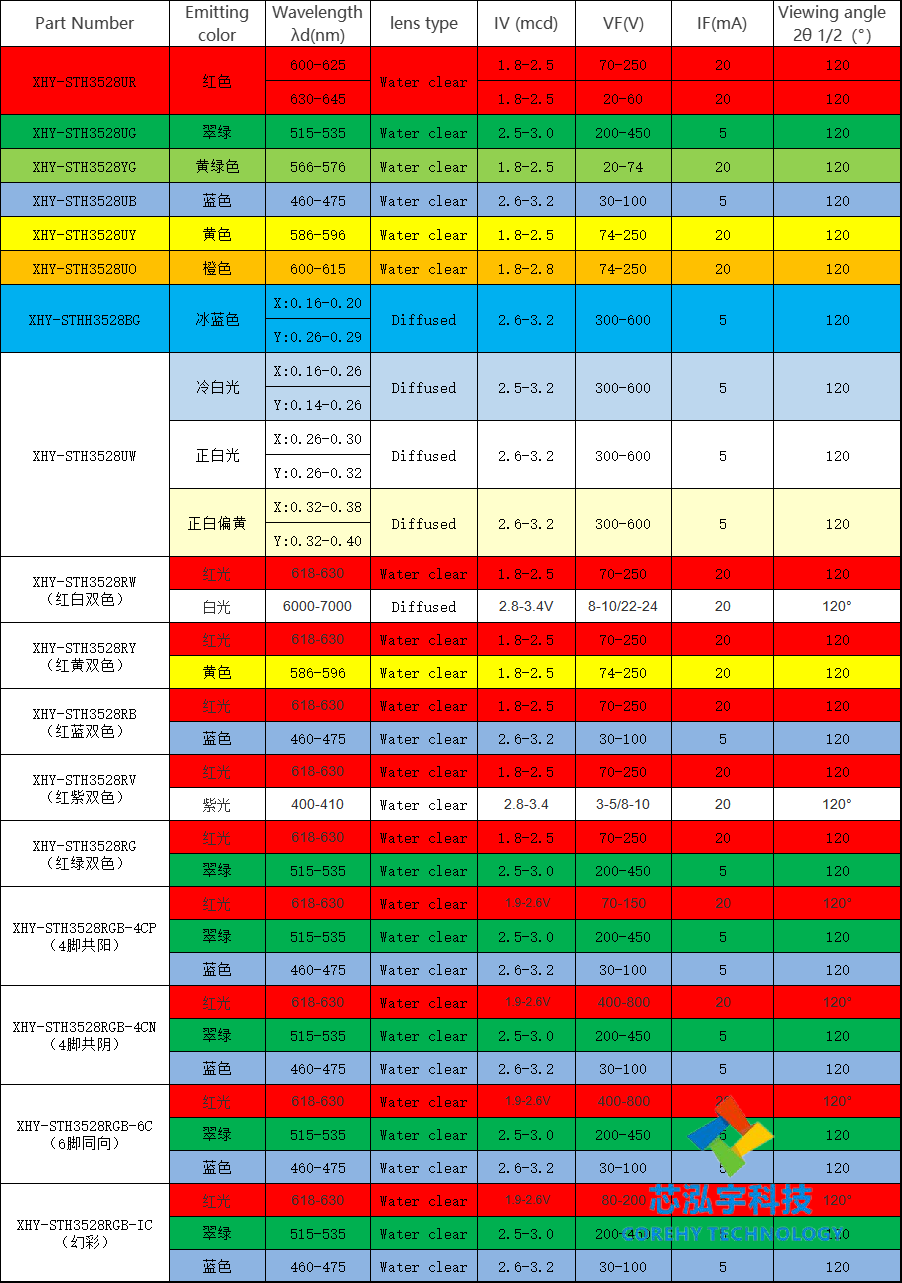

三、参数选择

四、规格书下载

XHY-STH3528RGB-4CP四脚RGB共阴规格书.pdf

XHY-STH3528RGB-4CP四脚RGB共阳规格书.pdf

产品广泛应用于3C产品、、消费电子、家电、仪器仪表、智能家居、线性照明、空气净化等市场领域。
